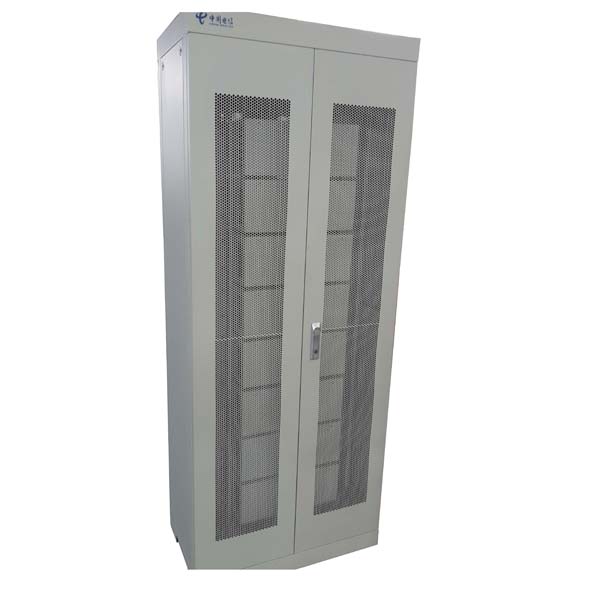

SJ-ODF-04光缆配线架（ODF）
SJ-ODF-04光缆配线架（ODF）用于光纤通信系统中局端主干光缆的终端和分配，可以方便的实现光纤线路的连接、分配与调节。是光缆和光通信设备的配线连接设备。
1. 采用国际标准19"机架、全封闭式结构以保护光纤安全，及防尖。电解板/冷轧钢架体，
整体静电喷涂。
2.采用正面进缆，全正面化操做。
3.安全灵活，机架可以靠墙或靠背安装，便于并架及架间走线，并可大规模并架。
4.光单元盒采用模块化设计，内部装有抽拉式托盘，在一个托盘内实现配线及熔接。
5.适用于带状和非带状光缆。
6.卡接式安装FC、SC、ST三种适配器。
7.适配器与接续单元正面呈30°既保证了跳线的弯曲曲率半径，又可避免激光灼伤眼。
8.可靠的光纤开剥、保护、固定、接地装置。
9.确保光纤、光缆在任何位置的弯曲曲率半径大于40mm。
10.采用多组过纤单元，实现跳线管理的科学化。
11.采用单面正面操作，通过调整，可实现上进缆或下进缆，光纤配线标识清晰。
技术指标:
环境温度：-5℃～+60℃
工作温度: -5℃～+40℃
相对湿度：≤85%(+30℃)
大气压力：70～106Kpa
连接器损耗：
≥0.5dB
回波损耗：FC/PC≥40dB,
FC/UPC≥50dB, FC/APC≥60dB
适配器重复插拔寿命：≥1,000次
绝缘电阻：≥2000MΩ/500V
机箱高压防护接地与机箱间耐压：＞3000V(DC)1分钟无击穿、无飞弧现象。
订货指南
|
产品型号 |
外形尺寸(高x宽x深)mm |
容量 |
|
SJ-ODF-01 |
2200X840X300 |
720Fibers |
|
SJ-ODF-02 |
2200X800X400 2200X800X450; 2200X800X600 |
648Fibers |
|
SJ-ODF-03 |
2000X800X400 2000X800X450 |
576Fiber |
|
SJ-ODF-04 |
2000X800X400 |
576Fibers |
|
SJ-ODF-05 |
2200X1400300 |
1440Fibers |
|
SJ-ODF-12 |
44.5X485X285 |
12Fibers |
|
SJ-ODF-24 |
90X485X285 |
24Fibers |
|
SJ-ODF-48-1 |
132X485X342 |
48Fibers |
|
SJ-ODF-48-2 |
132X485X342 |
48Fibers |
|
SJ-ODF-72 |
180X485X345 |
72Fibers |
|
SJ-ODF-96 |
225X485X345 |
96Fibers |
|
SJ-PLC-3U |
131X485X90 |
128Fibers |
|
SJ-Module-1 |
300X180X25 |
12Fibers |
|
SJ-Module-2 |
320X200X25 |
12Fibers |
