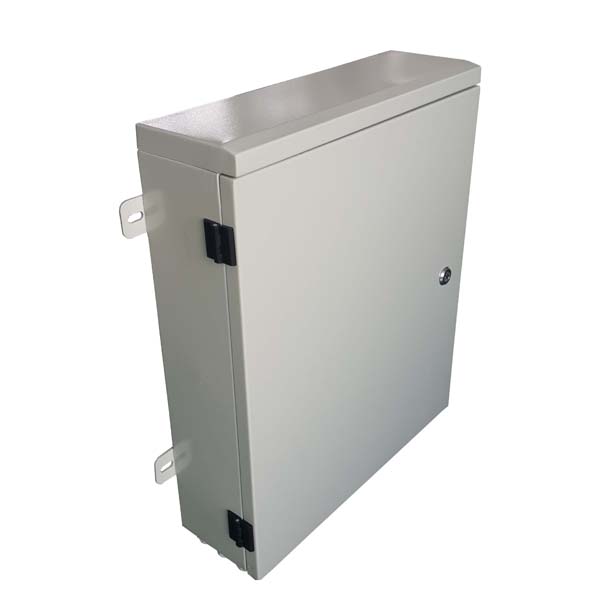

SJ-ODB-M02壁挂式室外防水光缆配线箱/光缆分纤箱

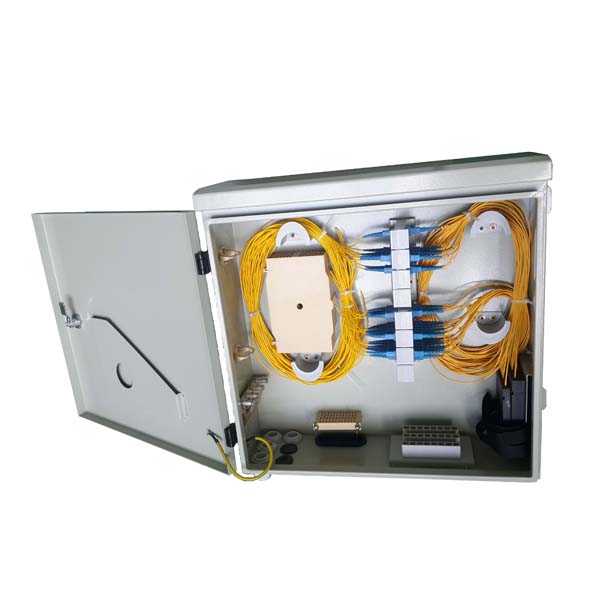

SJ-ODB-M02壁挂式室外防水光缆配线箱/光缆分纤箱用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。对光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时西尖能根据客户的要求安装光分路器、波分复用器等增值模块单元。
特点
箱体采用优质冷扎钢材料，表面涂装静电喷塑，结构轻巧,外形美观采用正门、侧门双开门结构，光纤调配方便熔接盘可取到箱体外操作，施工、维护简单方便 卡装式适配器端板满足FC、SC和ST型光纤适配器的调配安装
机械性能
连接器插拔耐久性寿命>1000次。
全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。
对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。
阻燃：符合 GB5169.7 实验A 要求。
连接器衰减（插入、互换、重复）≤0.3dB；
回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；
高压防护接地装置：
绝缘电阻：≥1000MΩ/500V（直流）。
耐电压：≥3000V（直流）/1min，不击穿、无飞弧。
接地线截面积：>6mm2 ，接地处有明显的接地标志。
订货指南
|
产品型号 |
外形尺寸(mm) （高×宽×深） |
容量（芯数） |
|
SJ-ODB-M01 |
360X360X85 |
24 |
|
SJ-ODB-M02 |
450X450X140 |
48 |
|
SJ-ODB-M03 |
550X450X140 |
72 |
|
SJ-ODB-M04 |
450X380X70 |
24 |
|
SJ-ODB-M05 |
450X380X105 |
48 |
|
SJ-ODB-M06 |
450X380X150 |
72 |
|
SJ-OTB-M07 |
400×380×80 |
24 |
|
SJ-OTB-M08 |
300X230X60 |
24 |
|
SJ-OTB-M09 |
300X120X50 |
24 |
|
SJ-OTB-M10 |
370X225X87 |
24 |
|
可根据客户的要求进行订制。 |
||
