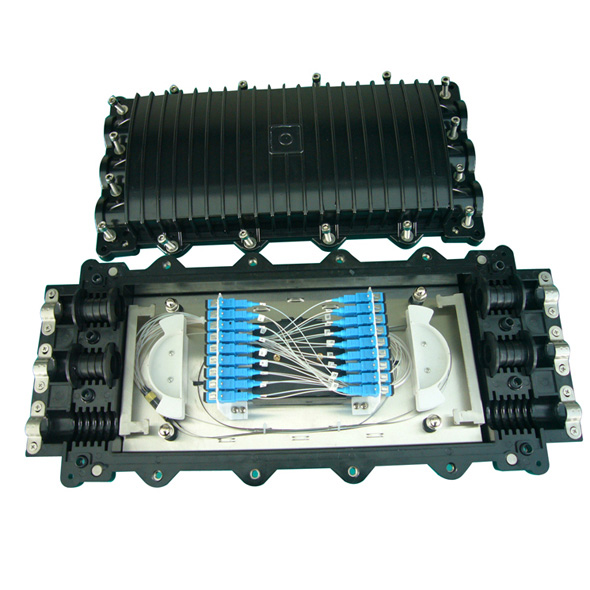

GJS-24-D(PLC) 三进三出分路器式卧式光缆接头盒

光缆接头盒，创新结构设计，整体采用16枚不锈钢螺钉固定密封，是目前国内外密封最可靠的接头盒。本接头盒适用于各种光缆直通接头和分岐接头的保护，可地埋、架空、挂壁和管道铺设挂壁安装。整套接头盒塑件采用科学配方的高强度PC合成工程塑料，经过数控设备注塑成型，能有效地阻止大自然中冷、热、氧和紫外线引起的材料老化，并且具有优良的力学强度。坚固的光缆接头盒外壳及主体结构件，能起到阻燃、防水、防震作用。



用途：架空、挂壁和管道

结构：开启式

材质：以PC为主，抗紫外线材料为辅的一种合成材料。

广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。

可预装各种分光比的PLC光分路器，最大可达1：32或者4个1：8，特别适用于PON技术FTTX光纤接入的使用

产品功能：直通、分歧、无源光分

安装光分路器类型：微型PLC光分路器

分路器安装位置：分路器固定支架

适配器类型：SC

外形尺寸：580*256*140mm

最大熔接芯数:36芯



操作过程：

1、      打开产品包装纸箱，得到产品配件包装袋，取出包装袋中的专用铁制内六角扳手，拧开接续盒的16只M8不锈钢紧固螺丝。

2、      本光缆接头盒配有六个光缆进出孔，用户根据实际需要进出的光缆数量及光缆的直径,大小,然后根据实际光缆大小用分隔片套入,把分隔片放入进缆孔的卡槽内。

3、      开剥光缆，剥除光缆外套。一般开剥长度为1~1.6m，加强芯开剥后留长度为3.5~ 4cm左右。

4、     卸下熔接盘盖及盘片，依次熔接。注意：在开剥光纤保护管时应留有光纤熔接盘扎带固定处与光缆开剥外距离一定的长度。

5、      安装熔接盘应从底部熔接盘先装，依次叠加熔接盘，并将光纤保护套管固定在熔接盘进出口处，用尼龙扎带固定，然后收纤将热缩管固定在固定热缩套管专用槽内，最后盖上熔接盘盖拧紧螺钉。

6、      熔接、安装完后必须检查上述过程。未安装光缆的进出孔并堵头堵住，接续盒密封条应放置平整，密封的两端结合要完好。

7、      外壳安装：

   = 1 \* GB3 ① 在安装前,把壳体两侧的密封胶泥及堵头安放在底壳上,然后将光缆接续盒的盖与底对正，然后盖好。

   = 2 \* GB3 ② 用专用内六角扳后将接续盒四个角上的定位固定螺丝拧紧。

  = 3 \* GB3 ③ 根据客户使用情况，是否需要安装挂钩，如需要安装挂钩，将挂钩放在盒体一侧的两个螺孔处并用螺钉牢固，再拧紧剩余的螺钉；如不安装挂钩，则直接将所有的螺钉拧紧牢固即可。

8、      安装结束。
