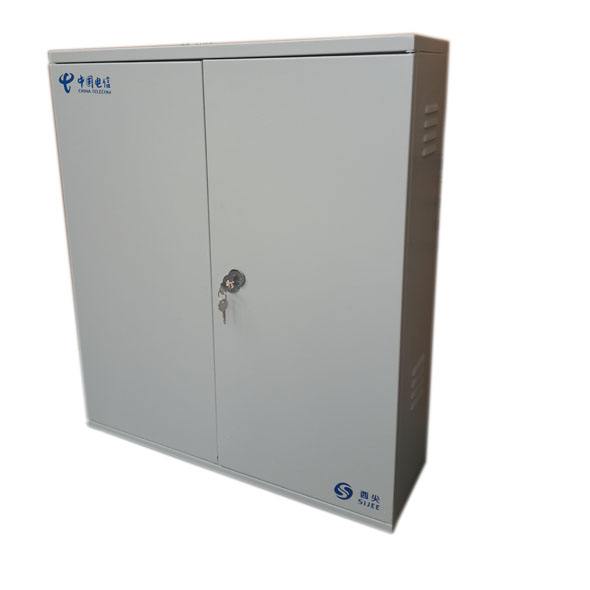

SJ-OFOC-PON-1 PON光纤接入机柜

室内壁嵌(750×650×200mm)

产品配置清单：

PON光纤接入机柜



序号	类别	名称/型号	单位	数量
1	箱体	室内壁嵌(750×650×200mm)	台	1

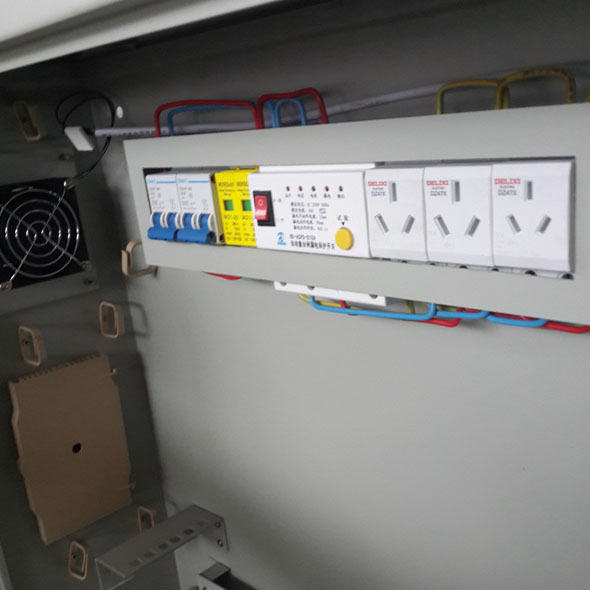

2	电源单元	模数化电源插座	个	3
		16A空气开关（品牌可为西门子、ABB、施耐德、正泰） 空气开关规格为2P（单独配置）	个	2
		10A自动合闸用电保护器(选配) （单独配置）	只	1
3	防雷保护单元	C级 浪涌保护器（单独配置）	个	1
4	ODF单元	配置12芯熔配一体化托盘（含FC或SC适配器、不含尾纤）	只	1
5	配线单元	100L110型高频模块配线架(19in)	只	4
6	理线单元	理线架(塑料)	只	2



EPON网络光纤接入机柜

机柜主要用于ODN及ONU网络所需要的安装在楼道、弱电竖井、壁龛住户室内等非直接暴露在气候影响的室内环境。

环境条件

温度

工作温度范围：-40℃～+55℃

贮存温度范围：-25℃～+55℃

运输温度范围：-45℃～+70℃

相对湿度要求：5%～100%。

大气压力 62kpa～101kpa（近似于海拔0m～5000m）

太阳辐射强度 总辐射强度1120×(1±10%)W/m2

内部工作环境条件：机箱设备满配时，箱体内外环境温度差不得超过15摄氏度。

外观与表面处理

涂层外观

涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。

结构要求

机柜材料：

    （1）金属材料，用于制造机柜箱体外部的材料，应采用厚度不小于1.2mm的镀锌板，机柜箱体内承重构件及立柱壁厚不小于2mm。

（2）  用于机柜的材料，在经过或未经过表面处理后，均应具备抵抗腐蚀、防锈及电化学反应的能力。

（3）非金属材料零部件（包括绝缘电线、电缆和发泡材料）应为非延燃材料，其燃烧性应能通过阻燃试验的要求。

 连接和紧固

机柜不允许使用无防松装置的螺纹连接作为结构和承载连接。

4.3.1.3  机柜尺寸（高×宽×深）及要求

尺寸的设计应符合结构紧凑、节约空间和能源的原则，立式机柜外形尺寸为建议1200×600×600mm；明装式或嵌入式机箱外形尺寸建议750×650×200mm；全球眼机柜外形尺寸建议750×455×210mm或700×455×185mm。机柜外形尺寸的偏差应不超过±2mm，外表面对底部基准面的垂直度公差不大于3mm。机柜尺寸指的是整体外形尺寸（不包含机柜顶罩外沿尺寸）。

装配结构：结构应牢固，机柜及内部主件装配结束后，结构件不扭曲，装配具有一致性和互换性。

门和门限位装置： 机柜门具有垂直铰链式门和水平铰链式门两种结构供选择。

 水平铰链式门限位装置在门处于“打开”状态时应具备限位作用。 门全开时，最大开启角度应大于110°。门间隙不大于3mm。如果是水平铰链式门，其下边缘应高于铰链所在的水平面，提供足够的操作空间。

门和门限位装置经过1000 次开启/关闭重复操作后，应功能完好，无过度的磨损现象。

柜宽度不小于600mm时，机柜门采用水平方向开启的，宜采用双面双扇门结构，双面操作。

通风口

通风式机柜所有通风开口应具有防尘装置，并具有防止虫和啮齿类动物侵入的功能和便于清洁维持或更换。

防尘装置应有耐腐蚀性。

 通风散热：风道设置合理，保证良好的散热功能。



功能要求

    EPON网络光纤接入机柜含有通信设备、光纤终端设备、配线设备、温控设备(风扇)、其它附件等安装区域。各安装区域应相对集中，并满足以下要求：

通信设备区：满足ONU、IAD等设备安装的空间要求。

 光纤终端区：满足光纤的终端及存储的区域。

 配线区：满足通信设备所需配置的MDF或其它配线模块安装的空间。

温控设备区:需满足温控设备（风扇）的安装空间要求，温控开关启动温度35℃-40℃。

过线区：满足各种通信线缆布放的布域。

防雷接地区：满足各种地线安装布放的区域。

 机柜（箱）内部应具备富余光纤光缆的储存空间，无论在何处转弯时光缆弯曲半径均应大于光缆直径的20 倍；光纤在机柜内部布放时，其曲率半径应大于30mm。

光缆或电缆引入机柜时，应有可靠的固定与保护装置。

通信设备区

机柜门打开之后应能保证设备顺利安装和维护。

机柜应提供安装设备的空间以及固定的槽孔，并应保证所有设备装拆方便，布局合理，牢固可靠。

EPON网络光纤接入机柜还可细分为单元独享及多单元共享型，单元独享型机柜，即明装或嵌入式机箱，应能保证两台482.6*250*44.45mm（宽*深*高）的设备安装空间，并能满足设备单面或双面出线要求。多单元共享型即立式机柜，可按照设备要求设计设备安装空间。必要情况下通信设备区可采用旋转（或翻转）式结构，旋转（或翻转）的角度大于45度。

配线区 机柜留有足够的用户线缆成端、跳接以及标识的区域。

 用户线宜统一采用标准的110模块进行成端、跳接。（EPON机柜配置应留有110模块进行成端、跳接位置，具体根据订单需求配置。全球眼机柜没有此要求。）

配线区应相对独立。宜采用单面操作或外旋式结构。

机柜应有明晰的线序示铭标志。通过光纤或电缆跳线，能迅速方便地调度改变传输系统的路由。

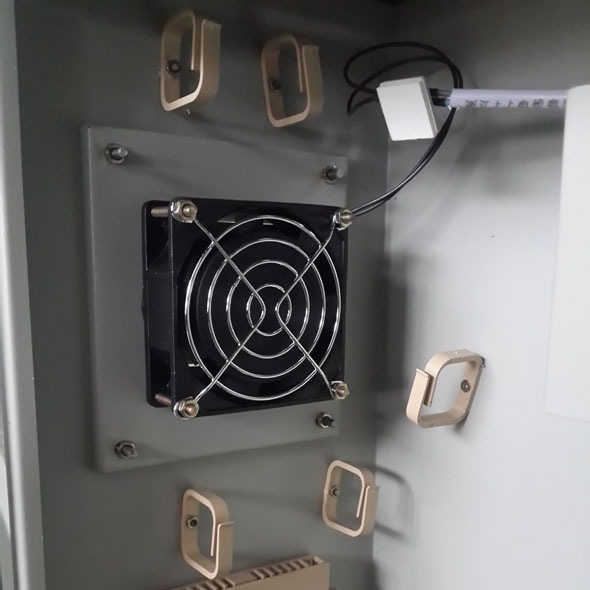

温控设备区

根据实际环境情况，并结合设备的安装要求，EPON网络光纤接入机柜主要采用通风孔或风扇型散热。

过线区

 机柜过线区应预留足够的过线容量以满足机柜满配时的线缆布放操作空间。

机柜过线区应考虑线缆引入、固定和接地时操作的便利性、可更换性和可扩容性。

电源线、用户线和光缆应有独立的进线孔，孔洞容量应满足满配时的需求。

线缆引入孔处应进行密封，防止水和啮齿类动物进入机柜。

提供一定数量理线环或其它绑扎线配件，方便绑扎线的基本要求。

 EPON网络光纤接入机柜采用上进线或下进线请根据订单要求配置

环境适应性要求

温度适应性

机柜在经过高温试验后，不应出现以下缺陷：

— 机柜柜体的翘曲、损伤或损坏、永久变形；

— 门、窗及孔口盖板等活动部件开关不灵活或闭锁不可靠；

— 涂层、密封等部位的膨胀、开裂、脱落；

— 安装件、紧固件的弯曲、松动、移位或损坏；

— 金属件的锈蚀或涂覆层脱落；

— 其它缺陷。

防盐雾腐蚀

经盐雾试验后，金属机柜应无腐蚀现象。其他非金属构件，应无防护等级下降的现象。

防水 无论室内或室外机柜应符合GB 4208-2008中的IPX3防水等级要求。

防尘 无论室内或室外机柜应符合GB 4208-2008中的IP3X防尘等级要求。

机械性能要求 当机柜高度≤500mm时，机柜顶端表面应能承受不小于200N的垂直压力，箱门打开后，在门的最外端应能承受不小于50N 的垂直压力。卸去载荷后，机柜无破坏痕迹和永久变形。当有光缆引入时，光缆固定后应能承受不小于200N 的轴向拉力，并能承受扭转角度±90⁰，共3 次循环扭转，±45°，共10 个循环弯曲。经拉伸、扭转、弯曲试验后检查光缆固定处，光缆应无任何松动、破坏现象。

当500mm≤机柜高度≤1200mm时，机柜顶端表面应能承受不小于500N的垂直压力，箱门打开后，在门的最外端应能承受不小于100N 的垂直压力。卸去载荷后，机柜无破坏痕迹和永久变形。当有光缆引入时，光缆固定后应能承受不小于200N 的轴向拉力，并能承受扭转角度±90⁰，共3 次循环扭转，±45°，共10 个循环弯曲。经拉伸、扭转、弯曲试验后检查光缆固定处，光缆应无任何松动、破坏现象。

当机柜高度>1200mm 时，机柜顶端表面应能承受不小于1000N 的垂直压力，箱门打开后，在门的最外端应能承受不小于200N的垂直压力。卸去载荷后，机柜无破坏痕迹和永久变形。当有光缆引入时，光缆固定后应能承受不小于200N 的轴向拉力，并能承受扭转角度±90⁰，共3 次循环扭转，±45°，共10 个循环弯曲。经拉伸、扭转、弯曲试验后检查光缆固定处，光缆应无任何松动、破坏现象。

接地保护

当机柜内安装有源设备或有外缆引入时，均需考虑防雷接地设施。

机柜应设置接地装置，其截面积（不包含连接孔）应不小于35mm2、接地装置应至少能连接4条接地线。

机柜内其它设备的保护地应接至接地装置。

光缆金属挡潮层、铠装层及加强芯应可靠连接至接地装置。

接地连接点应有清晰的接地标识，任意两点之间的连接电阻应小于0.1Ω。

接地装置与机柜之间的耐电压不小于3000V ( DC)，1min不击穿、无飞弧。

接地装置与机柜金工件之间的绝缘电阻应不小于2×10⁴MΩ，试验电压为直流500V。

设备接地保护地、光缆铠装层的接地装置应为两个独立的，且机柜机壳保护地应接至接地装置。

防盗保护 机柜的外壳门宜安装防盗锁，固定机柜的螺栓必须是打开机柜门后才能安装和拆卸，两侧侧门需要满足防盗功能。 机柜外壳所使用的锁具，抗破坏性能应符合GA/T 73-1994中的B级要求。
