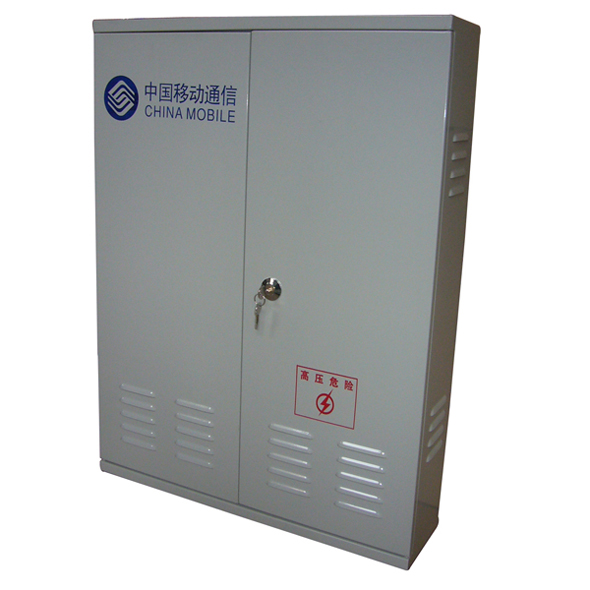

SJ-OFOC-FTTB-1 宽带网络箱

产品尺寸：80×60×15CM

宽带网络箱分产品概述

ONU宽带网络箱,网络配线箱,移动综合业务接入箱一般由箱体、MDU主设备、电源插座、带防雷模块的220V交流配电模块、光纤熔接盘、可安插保安单元的接线模块、接地铜排和SC型适配器组成。

OUN网络箱采用壁挂式或嵌墙式兼容结构设计，箱体具有加大的设备安装空间，可用于安装多类型的ONU设备及接入终端

箱体采用优质的冷轧板精制而成，表面采用静电粉末喷塑处理，外形美观大方，箱门前面开有百页窗，可实现良好的通风散热功能。

全正面化操作，ONU安装结构采用19〞安装版加异型设备安装版，可以兼容安装各种类型的19〞，ONU桌面式或IAD

具有独立的配线仓，可安装2U高度的19〞标准配线模块，可单独对配线仓进行配线操作。

具有110配线模块及音频配线模块可选，可以综合完成以太网连接、音频接续等配线功能。

合理的旋转式光纤熔接及盘绕组件设计，不影响下方的以太网走线通道。

箱体顶端表面应能承受不小于500N的垂直压力，箱门打开后，在门的最外端应能承受不小于100N的垂直压力。卸去载荷后，箱体无破坏痕迹和永久变形。当有光缆引入时，光缆固定后应能承受不小于500N的轴向拉力，并能承受扭转角度±90°，共3次循环扭转，±45°，共10个循环弯曲。经拉伸、扭转、弯曲试验后检查光缆固定处，光缆应无任何松动，破坏现象。

箱体电气性能

绝缘电阻

箱体中光缆接地装置与箱体之间应绝缘，绝缘电阻应≥2×10⁴ΜΩ,试验电压DC500V±50V。

耐压

箱体光缆接地装置与箱体之间耐压强度应≥DC 3000V，持续时间1min，试验结果无击穿、无飞弧。

箱体接地性能

箱体金属部分应互连并接至截面积（不包括连接孔）不小于6mm²的接地线，箱内应有不小于M6接地螺拄，接地连接点应有清晰地接地标志。任意两点之间的连接电阻小于0.1Ω。
