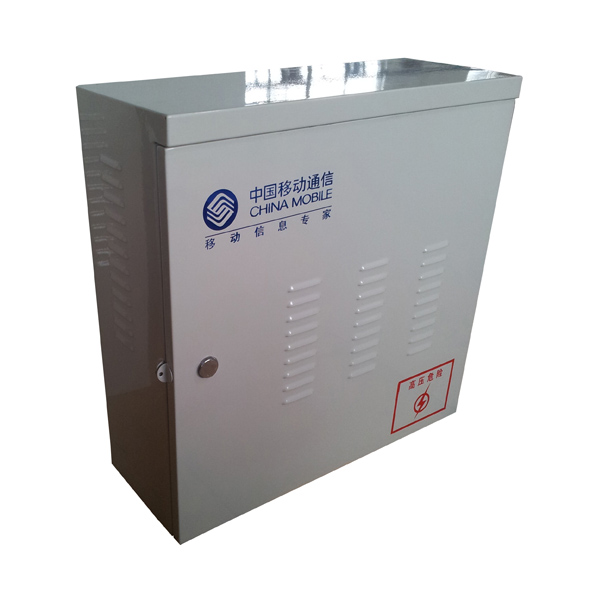

SJ-OFOC-ONU-2 室外ONU网络箱

1.  产品介绍

1.1. 产品组成

室外ONU箱由箱体、ONU主设备、电源插座、带防雷模块的220V交流配电模块、光纤熔接盘、五类线接线模块、接地铜排和适配器（商务楼综合业务接入箱内使用）组成。

箱体尺寸:680mmx680mmx260mm(高)x（宽）x（深）

1.2. 环境要求

1.2.1.   温度：  -20℃- +60℃

1.2.2.  相对湿度：≤93％（+40℃）

1.2.3.  大气压力:62kpa～101kpa（近似于海拔0m～5000m）

1.2.4.  太阳辐射强度:总辐射强度1120×(1±10%)W/m²

1.3. 箱体结构

1.3.1.   表面处理

经涂覆处理的金属结构件其表面涂层附着牢固，不存在起皮，掉漆等缺陷，其外观色泽均匀、光滑平整、漆膜附着牢固、没有挂流、划痕、露底、气泡及发白现象.

1.3.2.   装配结构

箱体外壳采用不锈钢板材，厚度不小于1.2mm.

结构牢固、箱体及内部金工件装配结束后，结构件不扭曲，装配具有一致性和互换性。外露和操作部位的圆角半径R不得小于2mm。紧固件连接牢固、可靠、无松动。

1.3.3.   箱门

箱门采用单开门，平整牢固，箱门开启角度不小于110^o。箱体为防盗结构，且启闭灵活可靠，具有良好的防破坏功能。箱门上要求开散热孔，散热孔内部的处理要求能满足本标准关于防护等级的要求。

1.3.4.   箱体布局







3.4.4.2  光纤熔接盘

使用12芯熔接盘一个，有冗余光纤的盘绕装置，合理的走纤路径。

3.4.4.3  配线模块

根据需求可选择性安装50回线110模块或高频模块或不使用配线模块。

1.4. 箱体功能

1.4.1.   线缆的固定和保护功能

光缆、电缆引入箱体时，有可靠的固定和保护装置，并都有足够的储存空间。

当箱体提供光缆引入时，固定后的光缆金属挡潮层、铠装层及加强芯等金属构件可靠连接至接地装置，与箱体地绝缘，保护接地处有明显的接地标志，地线的截面积在6-35mm²。

光缆开剥后用塑料套管保护并固定在光纤熔接盘。

设备具备富余光纤光缆的存储空间。无论在何处转弯时，光缆弯曲半径均大于光缆直径的20倍；光纤在设备内部布放时，光纤曲率半径大于30mm

1.4.2.   调线功能

设备有明晰的线续銘示标志。通过光纤或电缆跳线，能迅速方便地调度改变传输系统的路由。

光纤和电缆在满容量范围内能方便地成套配套。

1.4.3.   温控功能

 箱体利于散热，箱门开有百叶窗，并加防尘罩，并配有温控及风扇等降温装置。

1.4.4.   设备安装

箱体内提供安装19英寸ONU设备的空间，并保证所有设备装拆方便，布局合理，牢固可靠。

1.4.5.   供电功能

输入断路器为单相16A2P控制三位三孔排插。箱体内排插为万能插孔的交流电源排插，为ONU设备提供220V交流电源。每个箱体需配备两芯2.5方电源线20m，每个箱体配备6方接地线10m。

1.4.6.   电涌保护功能

箱体内所配置的设备的电源及部分数据端口配有电涌防护装置，按二级防雷（40KA以上)配置。其性能满足YD/T993-2006标准第4、5章的要求。

1.5. 防腐性能

1） 机箱材料使用寿命要求大于20年；

1.6. 箱体电气性能

1.6.1.   绝缘电阻

箱体中光缆接地装置与箱体之间绝缘，绝缘电阻≥2×10⁴ΜΩ,试验电压DC500V±50V。

1.6.2.   耐压

箱体光缆接地装置与箱体之间耐压强度≥DC 3000V，持续时间1min，试验结果无击穿、无飞弧。

1.6.3.   箱体接地性能

箱体金属部分互连并接至截面积（不包括连接孔）不小于6mm²的接地线，箱内有不小于M6接地螺拄，接地连接点有清晰地接地标志。任意两点之间的连接电阻小于0.1Ω。

1.7. 室外ONU箱装配要求

1.7.1.   箱门开启角度不小于110^o。箱体密封条粘结平整牢固，门锁的开启灵活可靠。

1.7.2.   箱体内提供安装主设备的空间以及固定的槽孔，并保证所有设备装拆方便，布局合理，牢固可靠。

1.7.3.   箱体的电缆进出口等处有良好的密封防潮措施，箱体留有提供光电缆敷设后的封堵材料。

1.7.4.   在箱体内有固定光缆、电缆成端的位置。市电引入箱体内必须用金属软管保护，中间不得有接头，其经过的路由有明显的标志。

1.7.5.   光电缆引入时其弯曲半径大于光电缆直径的20倍。光缆光纤在箱体内部布放时，其曲率半径大于37.5mm。
