SJ-OFOC-06室内外光纤配线箱



产品介绍

室内外光纤配线箱(熔配一体式),箱体结构应采用封闭式，室内外通用型。

箱体(含隔板，光缆引入装置，热缩管,尾纤保护管和固定件），满容量设计：72芯挂壁式。FC适配器，12芯束状尾纤，12芯熔配一体化模块

产品尺寸：620mm(高)*580mm（宽）*295mm（深）

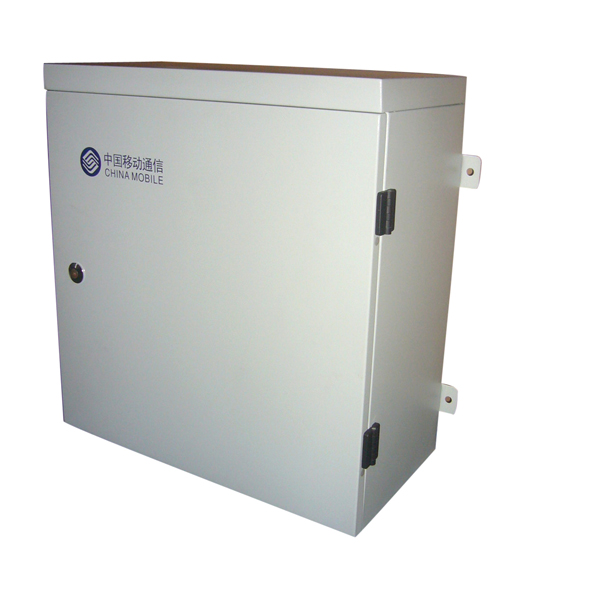

                                  96芯光纤配线箱示意图

1. 机械活动部分动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角度应不小于110°、间隙不大于2mm。

2. 结构应牢固，装配一致性和互换性，紧固件无松动。外露和操作部位的锐边倒圆半径不得小于2mm。

3. 引入光缆进入箱体时，其弯曲半径不小于光缆直径的15倍。

4. 光缆光纤穿过金属板孔及沿结构件锐边转弯时，装保护套及衬垫。纤芯、尾纤无论处于何处弯曲时，其曲率半径应不小于45mm。

5. 涂覆层表面光洁、色泽均匀、无流挂、无露底；金属件无毛刺锈蚀。

  材料

1. 用于制造箱体的外部钢材，采用厚度大于等于1.2mm的冷扎钢板，箱体内的承重构件采用厚度大于等于2.0mm的冷扎钢板。特殊需要的情况可适当提高规格。

2. 所有的零件采用的材料具有防腐性能，其物理、化学性能必须稳定，并与光缆护套和尾纤护套相容。

功能要求

1.  光缆固定与保护功能

具有光缆引入，固定和保护装置。该装置将光缆引入并固定在箱体上，保护光缆及缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

2. 光纤终接功能

具有光纤终接装置,该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。

3. 调线功能

通过光纤跳线连接器插头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

4.  光缆纤芯和尾纤的保护功能

光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。



使用寿命

使用寿命为25年。

使用条件

  工作温度：-40℃~+55℃

  相对湿度：5%~ 100%

  大气压力：70~106Kpa

  贮运温度：-25℃～55℃
